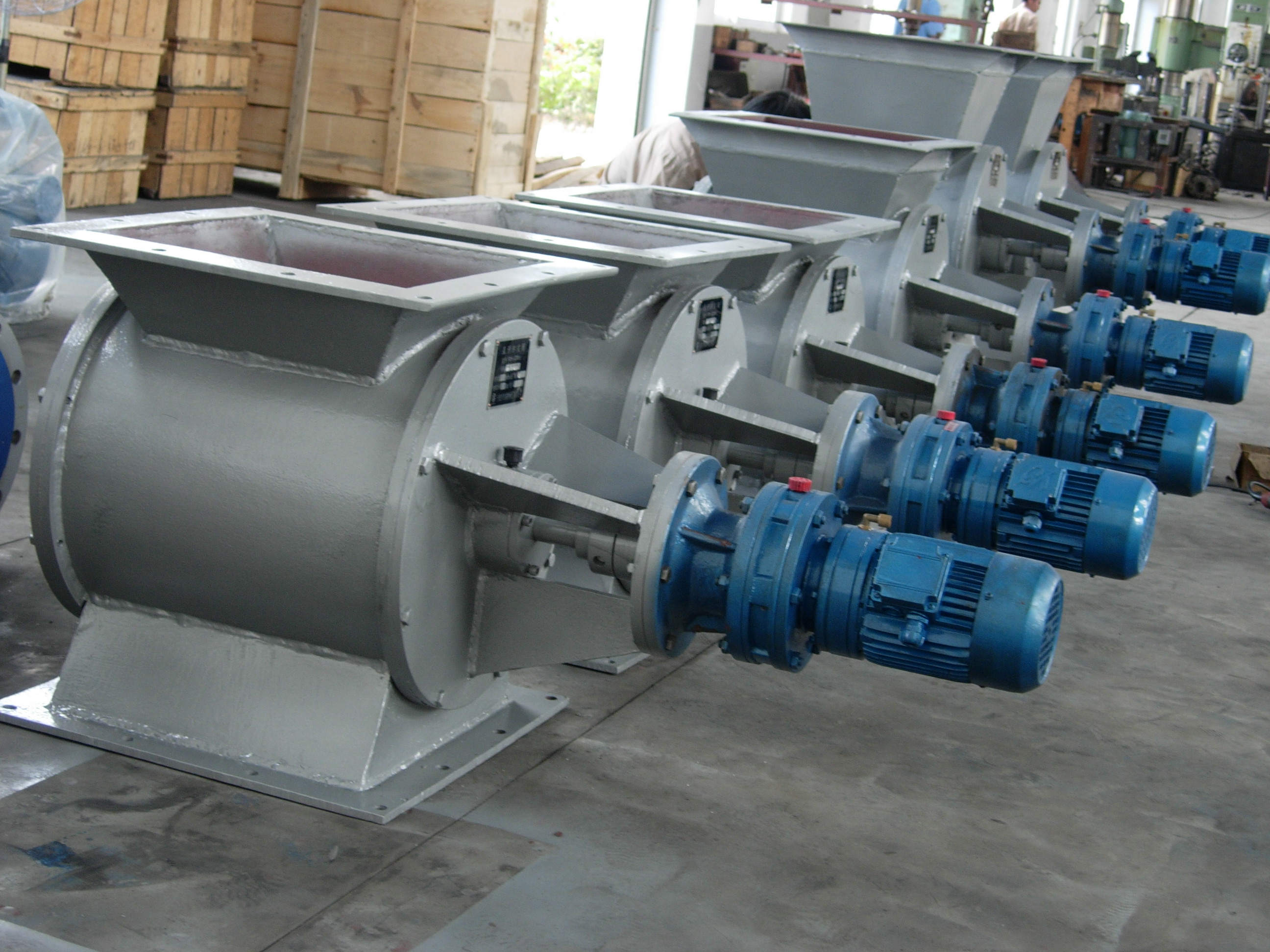

星型卸灰阀 星形卸灰阀，又称叶轮给料阀、回转锁风下料器。该阀吸取了国内外先进的卸料阀之优点，又结合了多年来用户使用经验而设计的。是机械化和自动控制系统中均匀连续配料、输送、卸料设备，整机具有锁气效果好、体积小、重量轻、生产能力强、维修操作方便等特点。广泛应用于环保、冶金、化工、耐火材料、电力、水泥、粮食等行业。是控制输送煤粉、尘灰、水泥、生熟料、谷物类的理想设备。 结构及特点： 1、结构：本机主要由电机、减速器、主轴、壳体、叶轮、轴承等部件组成。 2、原理：电机通过减速器带动主轴和叶轮旋转，物料从上部料仓通过进料口进入叶轮槽内，旋转的叶轮把物料带到出料口喂送出去。 3、特点：进出料口极两种法兰：（1）采用方形法兰 （2）采用圆形法兰 技术特性： 名 称 | 每转体积 （立升/转）Y | 转速n | 工作温度 | 电机 | 适用介质 | 规格K | 功率N | 2型D2型 | 2 | 24转/分 | 小于或等于200℃ | 配国家标准Y系列节能电机 | 0.55 | 各种松散非粘性的干燥物料 | 4型D4型 | 4 | 24转/分 | 0.55 | 6型D6型 | 6 | 24转/分 | 0.75 | 8型D8型 | 8 | 24转/分 | 0.75 | 10型D10型 | 10 | 24转/分 | 1.1 | 12型D12型 | 12 | 24转/分 | 1.1 | 14型D14型 | 14 | 24转/分 | 1.1 | 16型D16型 | 16 | 24转/分 | 1.1 | 18型D18型 | 18 | 24转/分 | 1.5 | 20型D20型 | 20 | 24转/分 | 1.5 | 26型D26型 | 26 | 24转/分 | 2.2 | 30型D30型 | 30 | 24转/分 | 3 | 36型D36型 | 36 | 24转/分 | 4 | 40型D40型 | 40 | 24转/分 | 4 |
注：如需超越本表转速可按用户要求生产，本机可另配防爆电机、调速电机。 外形结构简图： 外形连接尺寸表： 单位：mm A1×A DN | C1×C D | B1×n1 D1 | L | H | n~φd | 150×150 | 240×240 | 200X200 | ~850 | 240 | 8-Ф9 | 180×180 | 260×260 | 230X230 | ~900 | 280 | 8-Ф11 | 200×200 | 300×300 | 250X250 | ~930 | 300 | 8-Ф11 | 220×220 | 320×320 | 270X270 | ~950 | 320 | 8-Ф11 | 240×240 | 340×340 | 290X290 | ~1000 | 340 | 8-Ф13 | 260×260 | 360×360 | 310X310 | ~1030 | 360 | 8-Ф17 | 280×280 | 380×380 | 330X330 | ~1050 | 380 | 8-Ф17 | 300×300 | 400×400 | 350X350 | ~1080 | 400 | 8-Ф17 | 320×320 | 420×420 | 370X370 | ~1100 | 440 | 8-Ф17 | 340×340 | 440×440 | 390X390 | ~1150 | 460 | 8-Ф17 | 400×400 | 510×510 | 450X450 | ~1300 | 520 | 8-Ф17 | 440×440 | 550×550 | 490X490 | ~1350 | 560 | 8-Ф20 | 500×500 | 620×620 | 560X560 | ~1500 | 620 | 8-Ф20 | 540×540 | 640×640 | 600X600 | ~1600 | 660 | 8-Ф20 | φ150 | φ240 | 200 | ~850 | 240 | 8-Ф9 | φ180 | φ260 | 220 | ~900 | 280 | 8-Ф11 | φ200 | φ335 | 295 | ~930 | 300 | 8-Ф11 | φ220 | φ310 | 280 | ~950 | 320 | 8-Ф11 | φ240 | φ340 | 300 | ~1000 | 340 | 8-Ф13 | φ260 | φ360 | 320 | ~1030 | 360 | 8-Ф17 | φ280 | φ380 | 340 | ~1050 | 380 | 8-Ф17 | φ300 | φ400 | 360 | ~1080 | 400 | 8-Ф17 | φ320 | φ420 | 380 | ~1100 | 440 | 8-Ф17 | φ340 | φ440 | 400 | ~1150 | 460 | 8-Ф17 | φ400 | φ510 | 460 | ~1300 | 520 | 8-Ф17 | φ440 | φ540 | 500 | ~1350 | 560 | 8-Ф20 | φ500 | φ600 | 560 | ~1500 | 620 | 8-Ф20 | φ540 | φ640 | 600 | ~1600 | 660 | 8-Ф20 |
以上尺寸仅供参考，可根据用户提供的尺寸生产。
|
